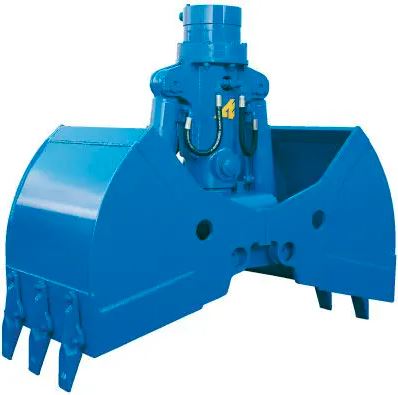

Грейферы для копания серии BA

<<Вернуться на страницу “Грейферные ковши”





Производитель: ARDEN EQUIPMENT S.a.s., Франция

Предназначение: копание грунта при помощи экскаваторов массой от 10 до 45 тонн.

Грейферы имеют два вертикальных гидроцилиндра со стальным литым корпусом и возможностью быстрой смены челюстей.

Комплект поставки:

    1. Грейфер (комплект, корпус с двумя гидроцилиндрами);
    2. Челюсти для копания с зубьями (с выталкивателем грунта);
    3. Ротатор с осевой нагрузкой 10 тонн;
    4. Документация на русском языке;
    5. Копия сертификата соответствия российским стандартам ГОСТ – Р

Узнать стоимость

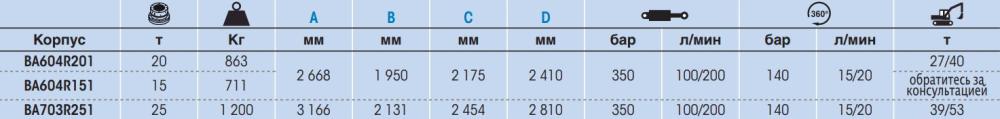

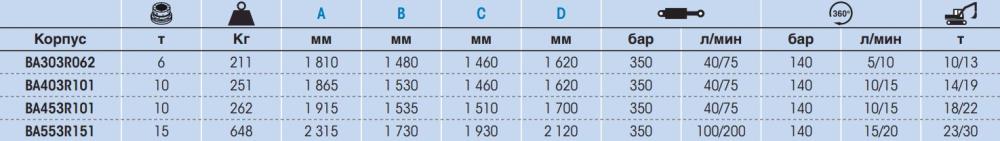

Варианты челюстей и краткие технические характеристики


Модели в наличии

Дополнительные принадлежности  и опции для копания на большую глубину:

  • Серьга стандартная (для соединения с рукоятью экскаватора пальцем изготавливается в Российской Федерации по чертежам ARDEN  и размерам, указанным покупателем);
  • Серьга для соединения через быстросъемное соединение;
  • Переходник 0,62 м;
  • Удлинитель 1 м (с рукавами высокого давления);
  • Удлинитель 2 м(с рукавами высокого давления).

Видео с демонстрацией работы грейферного ковша  ВА 453 Т с удлинителем

на колесном экскаваторе JCB JS200W, углубление шахты в г. Москве:



Купить оборудование, узнать цену и уточнить подробную информацию можно по телефону 8 (495) 739-5110 или присылайте запрос на адрес электронной почты: info@mgp-st.com


Грейферы для копания: особенности и характеристики

Для погрузки и разгрузки сыпучих материалов и грунтов, для земляных работ, требующих выемки грунта в большом объёме, было разработано специальное навесное оборудование, устанавливаемое на экскаваторы и краны различной конструкции. Его ковшеобразный захват предназначен для копания грунта, или погрузочно-разгрузочных работ. Называется такое устройство – грейфер.

По своей сути грейфер – это подвесной ковш с двумя и более челюстями и различными механизмами их замыкания-размыкания.

Варианты устройства

Грейферы, предназначенные для копания, отличаются по конструкции, влияющей на эффективность их работы. Конструкция, в свою очередь, определяет выбор техники, на которую они устанавливаются. Различают следующие разновидности грейферов.

  • Одноканатные, или иначе – тросовые. Этот вариант оснащения предпочтителен для использования на различном крановом оборудовании. Для своей работы они требуют минимум дополнительного оборудования и просты конструктивно, но их эффективность несколько ниже, чем у систем более сложной конструкции. Такой грейфер можно установить и на автокран.
  • Двухканатные. Для их применения кран или экскаватор должны быть оборудованы специальной грейферной лебёдкой. В такой конструкции один канат или трос ответственен за опускание и подъём ковша, а другой – за размыкание и замыкание его челюстей.
  • Четырёхканатные. Их устройство аналогично двухканатным грейферам. Но тросы работают попарно, что улучшает равномерность усилия на ковше и увеличивает его ресурс. Такие ковшовые системы удобны для копания или погрузки сыпучих грунтов и материалов.
  • Гидравлические. Смыкание челюстей таких грейферов происходит под давлением рабочей жидкости. Для их функционирования необходим отдельно установленный гидравлический насос. Это обуславливает их применение на экскаваторах.
  • Электрогидравлические. Конструктивно они близки гидравлическим, но насос и гидроцилиндр устанавливается непосредственно на ковше грейфера. Благодаря этому такие модели могут устанавливаться на различное подъёмное оборудование.

Часто в конструкции гидравлических и электрогидравлических грейферов предусмотрено поворотное устройство захвата – ротатора. Это делает гидравлические ковши более подвижными, чем ковши с канатной системой. У грейфера с ротатором поворотное устройство может быть объединено в одну систему с захватом или поставляться отдельно. Высокое усилие, развиваемое за счёт применения гидравлики, повышает эффективность таких устройств при проведении земляных работ на плотных и твёрдых грунтах. Для земляных работ, как правило, применяются двухчелюстные грейферы, цена которых несколько ниже, чем у многочелюстных аналогов. Для строительных работ, когда необходимо перемещать материалы различных размеров, предпочтительнее ковши с тремя и более челюстями. Вообще, строительные грейферы довольно сильно отличаются от обычных, предназначенных для копания грунта, устройств. В любом случае, важным становится определение задач, которые предстоит решать с помощью приобретаемого оборудования.

Прежде чем купить грейфер, необходимо чётко определиться с кругом задач, которые вы намерены решать с помощью такого устройства. Только тогда можно выбрать челюстной грейфер оптимальной конструкции.

Размер имеет значение

В зависимости от модели, навесное оборудование может устанавливаться на колёсный или гусеничный носитель. Кроме устройства привода, грейферы могут отличаться:

  • Наружными размерами и массой. Они во многом зависят от конструкции и определяют, на технику каких размеров будет устанавливаться навесное оборудование. Существуют грейферы и для промышленных машин, и для мини экскаваторов.
  • Внутренним объёмом и грузоподъемностью. Эта характеристика влияет на производительность.
  • Шириной захвата. Чем он больше, тем большие по размерам предметы поместятся в ковш.
  • Количеством челюстей. Их большое количество предпочтительнее при работе с грунтом, содержащим крупные фракции. Например, со строительным мусором или обломками скальных пород.
  • Наличием или отсутствием на кромках ковша режущих зубьев. Зубчатые ковши лучше справляются с работой по выемке грунта.
  • Наличием либо отсутствием удлинителя.

Иногда ковш поставляется в комплекте со стрелой манипулятора, что упрощает его монтаж на некоторую технику.

Эти отличия также влияют на область применения грейфера, их производительность и глубину копания. Более подробно можно рассмотреть особенности всех разновидностей устройств, понять принцип работы и управления можно, посмотрев фото, картинки, схемы и чертежи грейферов, а увидеть их работу в реальной жизни и во всех подробностях – ознакомившись с видео.

Производители

Востребованность навесного оборудования обуславливает высокий спрос на него. Различные виды грейферов производят как российские, так и иностранные компании. Среди известных поставщиков такого оборудования можно перечислить:

  • Arden Equipment – Франция.
  • МЕС – Италия.
  • РешкеРус – Россия.

Но это лишь некоторые из обширного списка производителей. В каталогах этих компаний можно найти описания самых различных моделей грейферов, отличающихся устройством, размером, производительностью и ценой. Цена зависит не только от качества продукции, но и от конкретной марки. Понятно, что раскрученный немецкий или французский бренд стоит дороже. У каждого разработчика свой взгляд на то, каким должен быть идеальный грейфер, свои требования, свой конструктивный и технологический подход к разработке моделей различных категорий. Оборудование может отличаться даже по способу установки и важно точно знать, для какой техники оно предназначено. Грейферы от этих производителей можно устанавливать на различные погрузчики, мини-экскаваторы, экскаваторы (в том числе и ведущих фирм, таких как Hyundai, Liebherr, Volvo, Hitachi, и так далее) и перегружатели (к примеру - Fuchs). Всё это должно быть указано в прилагающейся к грейферу инструкции. Не стоит зацикливаться на низкой стоимости, и жертвовать ради неё качеством. Должны быть доступны и запчасти, необходимые для ремонта той или иной модели.

При выборе любой модели важно, чтобы её технические характеристики соответствовали характеристикам техники, на которой она будет использоваться.

Полное соответствие

Грейфер должен соответствовать по следующим параметрам:

  • Грузоподъёмность. Нет смысла и даже опасно устанавливать тяжёлое оборудование, предназначенное для работы с большими объёмами и весами на технику, которая для таких весов не предназначена.
  • Размеры. При слишком больших габаритах, на шасси малых размеров действовать грейфером будет затруднительно.
  • Рабочее давление. В данном случае идёт речь о гидравлических системах, которые будут нормально функционировать только в том случае, когда рабочее давление грейфера соответствует давлению насоса, установленного на шасси.

Если нужен грейфер, не стоит пытаться сконструировать и произвести его самостоятельно. Расчёт веса, объёма и устройства грейферного ковша, его качественное изготовление – весьма специфическая задача, требующая от разработчика специальных знаний, навыков и оборудования. Именно поэтому их производство в России так востребовано.

Если возникла необходимость, гораздо проще и надёжнее купить грейфер, новый или б у. Оборудование можно заказать на время, взяв в аренду. Заказ грейфера – довольно популярная услуга, которую предлагают многие фирмы. Если оборудование по какой-то причине стало ненужным, его всегда можно продать по сходной цене, благо покупатели всегда найдутся. Не стоит думать, что купить эту технику можно только в Москве. Торговые представительства компаний, занимающихся продажей грейферов, есть во многих городах.

Не панацея

Разумеется, возможности грейферов, предназначенных для копания, не безграничны. Их основное назначение – работа с большими объёмами грунта. Ещё лучше, если эти грунты – рыхлые или сыпучие. Лучше всего такая техника чувствует себя на открытых карьерах, при добыче песка, угля, руды и других полезных ископаемых. Большие грейферы позволяют за раз извлекать столь большие объёмы породы, что они помещаются лишь в кузовах специальных карьерных самосвалов. В случаях, когда действовать приходится на ограниченном пространстве или заниматься выемкой скалистого грунта, применение таких устройств бывает не оправданно. Так что грейфер – не панацея, а один из вариантов навесного оборудования. Не стоит пытаться заменить им другие ковши и захваты.

Тем не менее, при правильном использовании, грейфер серьёзно увеличивает производительность труда и его применение действительно выгодно. Деньги, потраченные на приобретение, окупаются многократно.
