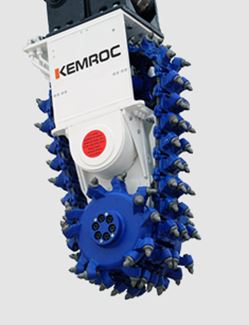

Цепные фрезы серии EК (Erkator)

<<Вернуться на страницу "Фрезы"

Производитель: завод KEMROC Spezialmaschinen GmbH (KEMROC), Германия

Узнать стоимость

Предназначены для применения на экскаваторах эксплуатационной массой от 10 до 50 тонн.

Применяются:

- для разработки горных пород с одноосным пределом прочности при сжатии до 100 МПа. Узкие и глубокие желоба шириной 500 мм и более могут быть эффективно фрезерованы с низкой вибрацией и точными контурами с помощью фрез Erkator.

- для добычи мягких пород средней твердости с прочностью на сжатие от 15 до 60 МПа, где использование технологии бурения и взрывных работ не допускается.

Цепные фрезы (Erkator) являются новым продуктом на рынке навесного оборудования для экскаваторов и в настоящее время аналогов не имеют!

Erkator позволяет вести фрезерование с высокой точностью.

В отличие от фрез поперечных режущих головок Erkator, посредством всесторонней режущей цепи, приводимой  в действие режущими головками фрезы, автоматически разрывает промежуточное полотно между режущими головками во время фрезерования. При применении обычных поперечных фрез этот технически вызванный центральный стержень многократно приводит к нежелательному расширению траншеи. Применение Erkator экономит ненужные затраты на удаление выкопанного материала и снижает цену на наполнитель.

Особенности цепных фрез:

- возможность изменения ширины режущей головки

- в результате фрезерования получается мелкозернистый измельченный материал

- нет необходимости использования поворотного устройства при изменении траектории движения экскаватора

- низкий уровень шума и вибрации

- может легко работать под водой

Краткие технические характеристики фрез серии EК

Параметры

Модели

ЕК 60

ЕК 100

ЕК 140

ЕК 150

Рекомендуемый вес экскаватора, тонн

10 – 17

18 – 30

30 – 45

35 – 50

Номинальная мощность, кВт

60

100

140

150

Максимальная прочность фрезеруемой породы, МПа

50

80

100

100

Длина фрезы (А), мм

1.900

1.900

2.050

2.050

Ширина режущей головки (В), мм

500, 600, 700

600, 700, 800

800, 900, 1.000

800, 900, 1.000

Ø стандартной режущей головки (С), мм

800

800

850

850

Ширина корпуса привода (D), мм

450

550

700

700

Рекомендуемая скорость, об / мин

70

70

70

70

Рекомендованный поток масла при 150 Бар

130 - 200

180 – 250

250 – 400

280 – 420

Максимальная прочность фрезеруемой породы, МПа

50

80

100

100

Максимальный объем масла, л / мин

220

260

420

460

Крутящий момент при 380 Бар, Нм

11.000

18.300

26.000

30.000

Усилие резания при 380 Бар, Нм

27.500

45.700

61.400

70.600

Вес, кг

1.200

2.400

3.150

3.150

Количество зубьев на режущей головке, шт.

56

28

44

44

Количество зубьев на фрезерной цепи, шт.

57

54

63

63

Стандартный резец

ER 19/48/32/20 H

ER 17/75/70/30 Q

ER 17/75/70/30 Q

ER 17/75/70/30 Q

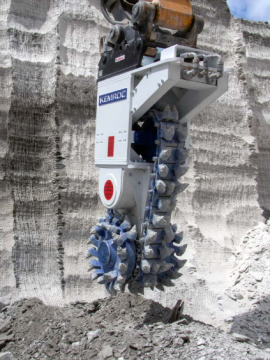

Цепные фрезы серии ЕК: углубление канав



Цепные фрезы серии ЕК: ремонт дорожного полотна

Цепные фрезы серии ЕК: разработка карьера

Для получения подробной информации звоните по телефону: +7(495) 739-5110 или присылайте запрос на info@mgp-st.com

При строительстве и добыче полезных ископаемых часто возникают задачи:

  • удаления твердого грунта из канав;
  • аккуратного снятия поврежденного асфальта или бетона;
  • извлечения породы с минимальным воздействием на прилегающую территорию.

Применение фрез цепных ЕК решает эти проблемы.

Цепная фреза

Это сборный инструмент с множеством зубьев, закрепленных на вращающейся цепи. Он служит рабочим агрегатом землеройных машин. Ось вращения цепи при вскапывании перпендикулярна направлению движения техники. Эффективно применение в качестве привода этого сложного оборудования экскаватора, мощной и универсальной техники.

Преимущества:

- можно настроить необходимую ширину траншеи, меняя размер режущей части;

- при вскапывании остается измельченный зернистый материал, что облегчает дальнейшую работу с ним;

- не надо использовать поворотный механизм при смещении направления передвижения машины;

- минимальный шум и вибрация;

- можно применять в водной среде (грунтовые воды или небольшие водоемы).

Фрезы цепные серии ЕК

Германия, одна из немногих стран, производящих качественное навесное оборудование для землеройных машин. Землеройное оборудование серии ЕК (Erkator), производящееся на заводе KEMROC, на сегодняшний день является уникальным товаром и не имеет аналогов на рынке.

Сферы использования:

  • для вскапывания скальных пород с пределом прочности при сжатии (давление, при достижении которого образец разрушается) до 100 МПа;
  • для выкапывания и углубления канав от 500 до 1000 мм в ширину (качественно фрезеруются с малой вибрацией и четкими контурами);
  • для извлечения ископаемых пород средней степени твердости в карьерах (с прочностью материала от 15 до 60 МПа на сжатие), в тех случаях, когда невозможны буровзрывные работы;
  • для ремонта асфальтового и бетонного покрытия дорог.

Технические характеристики:

  1. Erkator ЕК 60
  • Допустимая масса машины привода 10 – 17 тонн;
  • Мощность 60 кВт;
  • Прочность обрабатываемого материала до 50 МПа;
  • Размер фрезерующей части 0,5 - 0,6 – 0,7 метра. Определяет ширину траншеи;
  • Масса навесного оборудования 1,2 тонны.
  1. Erkator ЕК 100
  • Допустимая масса машины привода 18 – 30 тонн;
  • Мощность 100 кВт;
  • Максимальная прочность обрабатываемого материала 80 МПа;
  • Ширина фрезерующей части 0,6 – 0,7 – 0,8 метра;
  • Масса навесного оборудования 2,4 тонны.

У обеих моделей длина фрезы (определяет глубину траншеи) 1,9 метра и диаметр головки 0,8 метра.

  1. Erkator ЕК 140
  • Допустимая масса машины привода 30 – 45 тонн;
  • Мощность 140 кВт;
  1. Erkator ЕК 150
  • Допустимая масса машины привода 35 – 50 тонн;
  • Мощность 150 кВт;

Остальные 5 характеристик одинаковые для обеих моделей:

  • Предельная прочность обрабатываемого материала 100 МПа;
  • Глубина траншеи до 2,05 метра;
  • Фрезерующая часть шириной 0,8 – 0,9 – 1,0 метра;
  • Диаметр головки 0,85 метра;
  • Масса навесного оборудования 3,15 тонны.

Фрезы ЕК позволяют производить вскапывание с высокой точностью и эффективностью

В сравнении с фрезами с поперечными рабочими головками фрезы ЕК, применяя всестороннюю режущую цепь, приводимую во вращение боковыми головками инструмента, убирают грунт, остающийся по центру. Простая поперечная фреза середину канавы, не подвергнутую воздействию, оставляет, что часто ведет к ненужному расширению канавы. Серия ЕК исключает лишние расходы на удаление материала.

Фрезы цепные торговой марки ЕК для экскаватора самый эффективный инструмент, который позволит потребителю точно и аккуратно вынуть твердый или каменистый грунт и получить небольшую по ширине (от 500 до 1000 мм), но достаточно глубокую (длина оборудования от 1950 до 2050 мм) канаву.
